- Nombre tecnico: DB-9
-Esquema :
-Tipos:
-Usos: Actualmente esta en desuso pero se utilizaba para perifericos sencillos
-Foto:
2.Puerto paralelo:
-nombre tecnico: DB-25
-Esquema
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh3jCE_OT612lZomw3vWp1EMt4we74LE87CBUG6kgX-H7wjlfA58dkjsze9Eg1oc2yTTGEMXk57P9-_TZw3yJA6k-2-ejbitVH7e5MRh6Ryn8cjRx1rN0CxGd7DkgAmrFp5UYFuI-qW9gVL/s400/puerto+paralelo.bmp)
-tipos:
-Usos :habitualmente esta en desuso y se utilizaba para impresoras
-Foto:
3.Puerto ps/2
-Nombre tecnico:
-Esquema:
-Tipos:
Usos: Se utiliza para conectar el ratón o el teclado
foto:
3.Puerto Usb:
-Nombre técnico: usb
Esquema:
-Tipos: usb-A: hembra en placa base
usb-B: macho en el extremo
mini- usb: hembra en dispositivo de tamaño reducido se utiliza para ( mp3, moviles, etc.)
micro-usb: es mas pequeño que el mini pero se utiliza para lo mismo
-Usos: es el conector nmas utilizado en la informatica. tiene funcion plug & play
-Fotos:
usb-A
usb-B
mini-usb
micro-usb
5.Puerto fireware:
-Nombre tecnico: IEEE 1394
-Esquema:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgkas7qnmFAXjJ1J3PppkBUUQXy1xMNyZw60a23yZqBD2qV21zvk831k6_HfIIQc50YmGdyahGCGvLlp7-GQbzspTsl4Z0dPDu8DJZIgUYrTMsKUlZ8YmHorpudJ-Qg_ssIMIsni5jjb7u1/s320/fireware+skema.bmp)
-Tipos:
-Usos: Se utiliza en cámaras de vídeo y cualquier dispositivo relacionados con el vídeo
-Fotos:
6.Puerto pcmcia:
-Nombre tecnico: pcmcia
-Esquema
-Tipos:
-Usos: se utilizaba en portatiles, para tarjetas wifi o capturadoras de video
7.Puerto VGA
-Nombre tecnico: DB-15
-Esquema
-Tipos:
-Usos: Es el mas utilizado para los puertos de vídeo
8.puerto DVI
-Nombre tecnoco: dvi
-Esquema:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhyeJHH21Lz5AoEUeo5sQFLKQH65Rl37hw5DSdoxg5_Rt_wuhwYbysig5fy1pW0yX9KWuBAc4_KJuH7L-gaG82g6kpADSyD3hQlJ0p5VNMqMHo0KBUSLirsHcLsCk_wv172qtvasD1ksI7L/s320/dvi.bmp)
-Tipos.
-Usos: es el sustituto del puerto vga para monitores o pantallas digitales.
9.HDMI
-Nombre tecnico. HDMI
-Esquema:
-Tipos:
-Usos: es un sustituto del puerto vga para monitores o pantallas digitales
-Fotografia:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiXC-iA556iy-F-40Ge7A21hYzOyNbPvGCM4HDRvU4w6asifB3_oR7JibLB4S_mUYQspBMnpABOkqUmsYU4lx9_tVcrsSOiCjb_u_8NRdpK_qGUgFkP1kHJZ95CG2FlSe0fiDCNBaHK2AL8/s200/cablehdmisuperlargo.jpg)
10.Puerto RCA
-Nombre tecnico: RCA
-Esquema:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgyjBHWZ7ks1jSG-DUWj7TecUnQUion8yGr6pyGgukwU60vJdgLYJruPUohhh_bNarKL7jLqR_nzPFFxYPYnjgpB3DRM5Y0U8TPM8oHST-bx8yKnKKROATf9BGytblH6R92pwFICrVY6vRu/s320/esquema+rca.bmp)
-Tipos: De video y de sonido
-Usos: Se utiliza para el sonido y el video pero es de baja calidad
-Foto:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg9DE-jUE4vfrmtm3TYsLhS2NAM9EZypPC33bGVXpEqlEsEnBB6J4FzF0DD6QhZu9t5FvVP_N9rTDeY4n4GydEzcprO-JDKE3msqF0VTj2F9GCX8cCjgWY9uX2v7yyBFXRl12P2dmqpLX-j/s320/RCA.jpg)

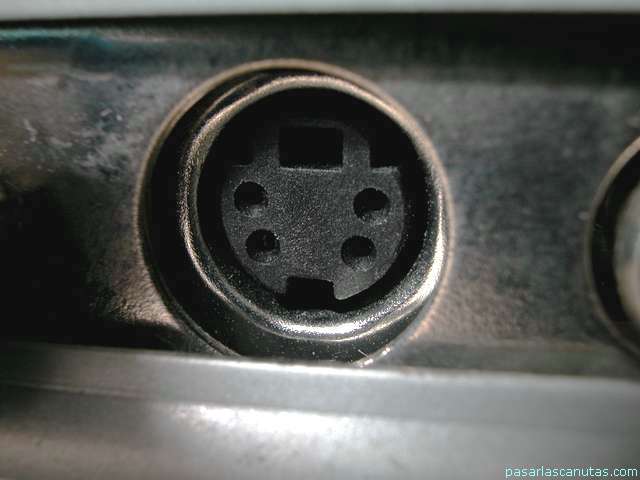

11.S-VIDEO
-Nombre tecnico:RCA
-Esquema:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh394trnVV9Rd2O8Mf4MAUMEeQediBYG9X1ME7k9m1MmVPL_fZPXutmNG46cE_GIXJt6y7LhDPLcJZNM0MgctbzFjvq0XOBGzvBuw8wvsmeQKP1xPwFeF5ElGiNrT5J36lIdmGhT4Z395Zx/s200/SVIDEO+SEMA.bmp)
-Tipos: s-video in y s-video out
-Usos: Se transmite la señal de vídeo analógico
-Fotografia:
12.Puertos jack
-Nombre tecnico: puerto jack
-Tipos:
-Uso: Para sonido
-Fotografia:
13.Puerto toslik
-Nombre tecnico: Toslink o sonido optico
-Esquema:
-Tipos:
-Uso: Para sonido óptico
-fotografía:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiTnDnk_UhwMiPr2WC4dX_BP1O42DVnDPMgEm2mFwCVTnVe1SX9ZB7g5GtjqaIj-81yMKe7MfwAQZWIehQ8K6dPcsOtNYg2w7IRC5oj5kFt7Cm_3ofVeNqmjJ_QQL1vMw1nMElXJ0Y7_aCP/s200/cable+optico.jpg)
15. Conector RJ11
Nombre técnico:
esquema:
Uso.para conectar equipos a la linea telefónica.
Fotografía:
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh_2JeWniymuY9yKiyXMBsP2djxcJNrc35wptZvq_HUY9dTZ9EeMKhmbco7j1IZA-umpuUp2zEmMZhhScoLxeJUnRAaVpKrdlaNReobiZjW9B4AC1nd3IEgmO6eEIpsXf1Nx_rHUlOag1kG/s320/CONECTOR_RJ-11.jpg)
Conector RJ45
Uso: en cableados , tiene 8 pines y lo podemos encontrar en placas bases routers, swich, hub, etc.
Nombre técnico::
Esquema:
